左のナットが新しいワッシャ付きナット 右が古いナットです
古い方はゴムがつぶれて平らになってますね
|

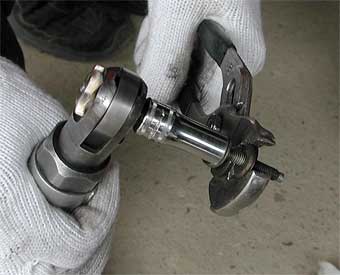

これがなかなか堅く固着していて指でははずれないため
エアーツールで回してはずします
全部で16本ありますので、じっくりやりましょう
|
左が新しいナット 厚みが違います
右のワッシャは熱による色の変化もありますね
0
|

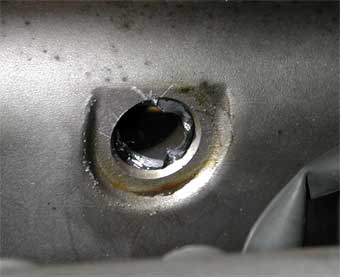

これはヘッドカバー脇のオイル漏れ発見部分です
中のプラスチック部品が割れてます ニッパーでつまんで
はずしましょう うっかり内部に落とすとえらいことになり
ますので要注意です(汗)
|
これがはずす前の状態 オイルがにじんでます
部品が割れたことでオイルがにじんだんでしょう
|
これが割れてしまった部品 これは交換必須です
|
これがそこにはまっていたゴムパイプです
下が新しいパイプです 指の側がヘッドカバー側です
|
割れてしまった部品はこれです 左が新しい部品
|
新しい部品をはめ込んだところです
ここに上の写真のパイプを差し込み、クリップでしっかり固定
しましょう
|

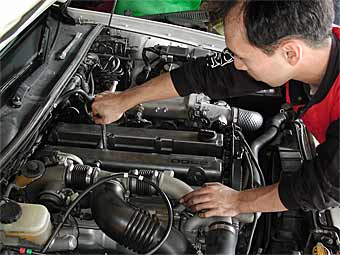

ヘッドカバーのナットを締めていきます
ヘッドカバーを組み付ける際ナットの締めすぎにご注意下さい
ナットのゴムがつぶれすぎてオイルシールの役目を果たせなく
なるので、規定トルクを守って締めましょう
|
それぞれの部品を組み付けます

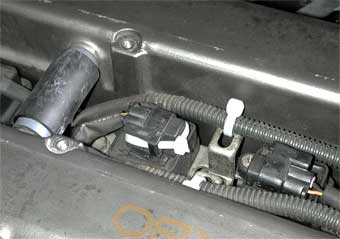

プラグハーネスに白く細いものが巻き付いています
これは割れてしまった部品の代用をしてくれるものです
|
このようにタイラップで固定することで問題はありませんので
ご心配な方お試しアレ
ディーラーでもこのような対処法をご相談くださいませ
|
